液晶显示器白屏、黑屏、缺色等常见故障的维修方法

　　廊坊电脑维修液晶显示器自打问世后就一直受到电脑用户的宠爱，主要是因为它轻薄，占地方小，显示效果随着时代的进步也越来越好。但随着时间的过去，一些早期的液晶显示器的质保已经过了，显示器的故障像液晶显示器的白屏、黑屏、花屏、缺色、偏色、按键损坏等也随之而来了。那么应该如何找出这些问题的原因呢。下面我就来为大家分析一下及解决方法。

一.液晶显示器白屏故障：

　　A.出现白屏现象表示背光板能正常工作，首先判断主板能否正常工作，可按电源开关查看指示灯有无反应，如果指示灯可以变换颜色，表明主板工作正常

　　1.检查主板信号输出到屏的连接线是否有接触不良（可以替换连接线或屏）

　　2.检查主板各个工作点的电压是否正常，特别是屏的供电电压

　　3.用示波器检查行场信号和时钟信号（由输入到输出）

　　B.如指示灯无反应或不亮，表明主板工作不正常

　　1.检查主板各工作点的电压，要注意EEPROM的电压（4.8V左右）,复位电压（高电平或低电平，根据机型不同），MCU电压，如出现电源短路，要细心查找短路位置，会有PCB板铜箔出现短路的可能。

　　2.查找MCU各脚与主板的接触是否良好

　　3.检查主板芯片和MCU是否工作，可用示波器测量晶振是否起振

　　4.必要时替换MCU或对MCU进行重新烧录

二：液晶显示器黑屏故障

　　A.首先要确定主板问题还是背光板问题，可查看指示灯有无反应，如果连指示灯都不亮，则要查看主板电源部分

　　1.用万用表测量各主要电源工作点，保险丝是否熔断，如果熔断就要断开电源，用电阻档测量各主要电源工作点有无短路，出现短路就要仔细找线（是否线路板铜箔短路）和各个相关元器件（是否损坏，是否连锡）

　　2.如无短路现象，则可参照白屏现象维修，保证各工作点电压和信号的输入与输出处于正常工作状态

　　B.如果主板的工作状态都正常，就要检查背光板

　　1.检查主板到背光板的连线有无接触不良

　　2.用万用表测量背光的电压，要有12V的供电电压，要有3.3V-5V的开头电压和0-5V的背光调节电压，背光的开头电压最为重要，如果出现无电压和电压过低，要检查MCU的输出电平和三极管的工作状态是否正常，注意有无短路现象，必要时替换各元器件

三.液晶显示器缺色故障：

　　1.检查主芯片到连接座之间有无短路、虚焊（注意芯片脚，片状排阻和连接座，特别是扁平插座）

　　2.检查屏到主板的连接线如扁平电缆之间有无接触不良

　　3.必要时更换主板，连接线，甚至屏，找出问题所在

四.液晶显示器按键失灵故障：

　　1.测量各个按键的对地电压，如出现电压过低或为0，则检查按键板到MCU部分线路有无短路，断路，上接电阻有无错值和虚焊，座和连接线有无接触不良.

　　2.注意按键本身有无损坏

　　3.以上检查如果无误，请检查MCU程序

五.液晶显示器双色指示灯不亮或只亮一种颜色故障

　　1.检查指示灯部分线路，由MCU输出到指示灯控制的三极管电平是否正常，通常为一个高电平3.3V和一个低电平0V，切换开头机时，两电平变为相反，如不正常检查电路到MCU之间有无短路，虚焊

　　2.检查三极管的供电电压（5V或3.3V）是否正常，三极管输出是否正常，可测量指示灯两端电压，+-3V

　　3.检查液晶主板插座到按键板之间有无接触不良，电路板有无对地短路

　　4.必要是替换指示灯

　　5.程序出错会导致MCU指示灯脚无输出

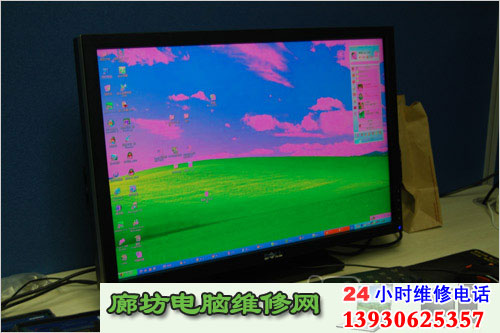

六.液晶显示器偏色故障：

　　1.检查主板信号R\G\B由输入到主芯片部分线路（有无虚焊、短路，电容电阻有无错值）

　　2.可按下AUTO键看能否短暂恢复，这时可考虑程序或知道工厂模式方法可进入工厂模式，进行白平衡调节，能否调出正常颜色（有些是用户菜单勿调整）。国内用的是色温9300，如果偏红检查是否用户调整成6500

　　3.必要时替换MCU或对MCU进行重新烧录

　　4.屏也会造成偏色现象
