液晶显示器高压板常见故障的维修方法详解

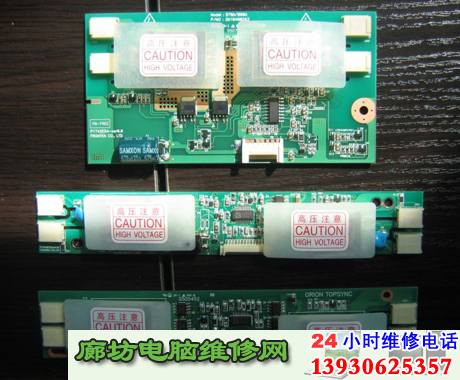

　　廊坊电脑维修液晶显示器里主要是驱动板和高压板，驱动板故障的表现大多是花屏，变色、条纹等，高压板的故障就比较杂了，多是显示器不亮、闪烁、开1秒钟就来等。高压板的维修大部分是换通用板，下面我们就来为大家详细的讲解一下高压板原板常见故障的维修方法和步骤。

　　一、瞬间亮后马上黑屏 该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！

　　另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！

　　二、通电灯亮但无显示 此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！

　　三、三无 若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题.

　　四、亮度偏暗 升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！

　　五、电源指示灯闪 该问题同三无现象差不多，多数为管子击穿导致！

　　六、干扰 主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。另外：电源与升压连为一体的板子，要判定是电源问题还是升压部份问题，可切断升压线路的供电线路，再测试电源输出的12V或5V等是否正常，以此来判定问题出在哪部份，但值得注意的是：切断时要看仔细，勿直接切断12V或5V整流线路，那样可能导致电源无反馈电压而升过高，导致爆炸等问题（该状况类似直接切断CRT显示器的行管C极及输出反馈电路）
