戴尔笔记本P03T LA-5461P主板开机断电维修方法

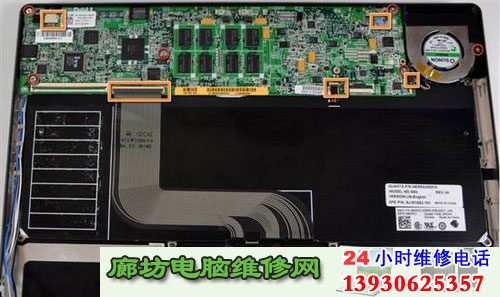

廊坊电脑维修戴尔P03T LA-5461P 有2张板子组成,桥和CPU都在小板上。
板子到手把电感和桥附近电容公共点打了次值,没发现问题,听学员说板子有进过水,面积很小检查下无问题。
上电电流只看到瞬间变化0.02马上掉回去,能再次触发。
示波器测CPU供电,桥供电已经出来,不正常,不过几个都是这样,先算正常。
测了下公共点有瞬间拉低的,适配器电压也给拉低,这里走了点弯路,我以为保护隔离不稳定,把保护隔离电路折腾了一番无结果。自己刚好用的是DELL的机器,就用原装适配器试试,也是触发掉电,但是不可再次触发,需拔掉再插。
会出现这种情况应该是板子上存在短路保护了。
然后把S0的电压都用示波器去测了次。
发现5VS电压起不来,万用表打值发现短路。直接调电压烧,电流到2A还是烧不出来。
此电压在大板子上,小板子无问题,去的地方不多,只能一个一个排除了。
检查到这个接口的时候发现正是进水的地方,心想肯定是这个了,风枪拿起直接把这个电容拿掉,万用表一测,不短了。
触发电流上去了。
接屏亮机。
总结:这次维修其实都是走了弯路,开始的时候进水的地方仔细检查下,就直接修好了,还有S0的5V有问题,导致供电芯片出问题,所以电压波形出问题。维修细心很重要啊!
还有此板子修过一个故障供电窜路,RTCVREF这个电压直接19V,把所有相连的都断开还是19V,最后只能切断线,人造血管了,此供电在大板子上去的地方不多,所以这次维修心里也想着可能是板层问题。 |
