常见液晶显示器高压板故障的维修方法总结

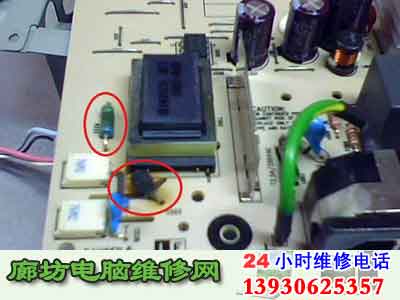

　　廊坊电脑维修液晶显示器的主要组成部分就是显示屏、高压板和数据板这三部分，而这三部分中，显示屏的寿命一般都比较长，数据板一般也不会出现问题，而高压板的故障概率可以说是最高的。如果显示器出现时亮时灭的时候，那多半是高压板出现了问题。下面我们就针对我们的常见机型进行解析。

　　修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!

　　其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.

　　然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.

　　有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.

　　多余的脚怎么办呀??让他空着好了,不用理它.

　　高压板坏后最常见的有以下几种故障:

　　1、瞬间亮后马上黑屏 该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是：

　　（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！

　　（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！

　　另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！

　　2、通电灯亮但无显示 此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！

　　3、三无 若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题

　　4、亮度偏暗 升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！

　　5、电源指示灯闪 该问题同三无现象差不多，多数为管子击穿导致！

　　6、干扰 主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题

　　以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。另外：电源与升压连为一体的板子，要判定是电源问题还是升压部份问题，可切断升压线路的供电线路，再测试电源输出的12V或5V等是否正常，以此来判定问题出在哪部份，但值得注意的是：切断时要看仔细，勿直接切断12V或5V整流线路，那样可能导致电源无反馈电压而升过高，导致爆炸等问题（该状况类似直接切断CRT显示器的行管C极及输出反馈电路）。

　　以上，希望能给大家一点帮助，同时也希望大家秉着一颗无私之心将你们的一些技术经验交流出来与大家分享，以相互提升技术水平！

　　让我来告诉你们高压板电路原理吧：一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。而楼上的各位图片提供的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的

　　先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

　　另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

　　在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。而此时，所有发光的条件都满足了，背灯管当然就发光了。是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。

　　这样了以后，基本保证了升压板的正常工作及画面的正常显示，即萧洒哥说的三个条件：1、12V供电线 2、接地线 3、控制信号线各位记住，这三根线的任何一根没接入必导致灯管不亮，即没显示。

　　而大家要知道，我们每一台的液晶显示器是都带亮度控制的，要想使得背灯管能够随着亮度的控制而变，必须引入亮度制线，其由主板的CPU或苡片（主IC，脚最多的那个）输出，一般由0~5V或5~0V间变化。

　　故此，要使一台液晶的完全能正常控制显示，除主板要正常外，升压板要具备以上4个条件。

　　当然，这只是输入的条件，给合背灯管的要求，我们不然理解升压板的组成电路：一个脉宽产生IC（包含振荡/控制/反馈等外围电路）、供电控制电路、自激振荡产生器、反馈取样电路等组成。

　　脉宽产生IC主要是负责产生矩形脉冲信号，并随着的亮度的调制而改变，用以调节12V至自激振荡器的供电大小，以产生随供电不同而不同的高压，供灯管发光。其外围由振荡电路等。

　　供电控制电路，一般机子均由几个三极管组成，随着主板的控制电压的有无，而开通或切断脉宽IC的供电存在与否，达到控制整块升压板的目的。

　　自激振荡产生器主要产生灯管所需要的高压，当给其加入电压后，即可自激振荡，并产生逆变高压（即逆变器），其加入的电压是12V经脉宽IC调制的（一般调制后输入在9~12V间）

　　反馈取样电路主要是收集自激输出及灯管次级（低压线）的电压与电流的大小，并反馈至脉宽IC，用以稳定或切断其脉宽输出（我们日常见到的亮一下灭掉，即反馈电路起作用导致脉宽无输出，如：反馈偏高，IC输出偏高，灯管线脱等均会导致该问题）

　　综上所述，简略的说，升压板就是一块可控制的逆变电路！！！

　　另外：说明一点，目前，液晶屏一般由2灯管、4灯管的组成，部份大屏幕（如20寸）液晶为了提升亮度，用6灯管甚至8灯管的都有，每灯管两根线，一根高压（粗的）线，一根低压（细的）线。

　　液晶显示器故障实例之高压板

　　三星151S

　　故障现象故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管。
　　 Q1没有导通（P沟道），强行短路D—S极，正常显示。
　　 故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。
　　 TCL ML-56
　　 故障现象故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时候开机亮一下马上暗屏。
　　 故障部位：高压板上的环形降压电感L1虚焊。通病。

　　DELL17寸(冠捷代工)
　　 故障现象故障特点：开机亮一下马上暗屏。
　　 故障部位：高压板上的降压电感虚焊。通病。

　　三星150S
　　 故障现象故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。
　　 故障部位：两只升压变压器其中一只烧糊了，打火。

　　HP17寸 PE1229（冠捷代工）
　　 故障现象故障特点：客户反应机内冒烟，一下就黑了。维修时看到的故障是屏幕亮度比较低，
　　 闪动，几秒钟以后暗屏。
　　 故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿，软击穿。通病。

　　KTC17寸 7003L
　　 故障现象故障特点：开机2秒左右暗屏。
　　 故障部位：高压板上的圆柱体降压电感虚焊。通病。

　　BENQ17寸
　　 故障现象故障特点：暗屏。
　　 故障部位：高压板上升电容C826虚焊连同升压管Q808,Q809一起击穿，并且造成22V供电保险PF801一起烧断，通病。

　　HP15寸fl503(冠捷代工)
　　 故障现象故障特点：开机一段时间后暗屏。
　　 故障部位：高压板上的环形降压电感L201虚焊。（此高压板上有三只同样的电感都爱虚焊）。通病。

　　恒生15寸，（北京创纪代工----杂牌）
　　 故障现象故障特点：暗屏。
　　 故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。

　　LG15寸 L1515S（LB500-RL）
　　 故障现象故障特点：开机亮一下马上暗屏。
　　 故障分析和维修过程：此机高压板振荡芯片型号为BA9741F,它的15脚为过流保护。短路15脚到地然后开机，灯管长亮，听见高压板上有“吱吱吱”叫声；测两只灯管的低压反馈端直流电压，其中一路为2.6V,另一路为3V，一只上升到4V，并且这一路的灯管发热量很高；调换这两路反馈到地之间的电解，电压也刚好变过来了，由此证明是电解漏电。
　　 故障部位：C106,C107其中一只电解漏电（1UF/100V）.通病。

　　DELL15寸 1504FP(三星151S)
　　 故障现象故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管Q1有轻微虚焊，补焊后故障排除；但是烤机一会儿又暗屏了。再查Q1没有导通（P沟道），强行短路D-S极，正常显示。
　　 故障部位：Q1引脚处有一堆黄胶，可能是受潮，清楚干净，各种排除。通病。

　　纯净界17寸宽屏EZV17A(五合一)
　　 故障现象故障特点：开机亮一下马上暗屏，不仔细看以为是黑屏。修亮以后开机10分钟左右又暗屏，再开又亮，如此反复。
　　 维修步骤：首先查出高压板的其中一只升压电容C17（方块儿状纸介薄膜电容）鼓包，连同升压管Q10,Q11一起击穿，保险F2烧断。更换以后又出现问题，把另外一路的升压管Q5,Q6和升压电容C4也一起换掉了，也没好。拆下来摸两只升压变压器温度明显不同，其中一只明显很烫，而且有些变色，估计应该是热稳定性不良。更换一只高压板开机，暗屏，测高压板保险烧断了。再一看，是19V供电，应该是供电电压过高烧断保险的，把电源适配器换成12V连上保险开机烤机一夜都正常，故障彻底清楚。
　　 故障部位：应该是升压变压器热稳定性不良导致逆程电容鼓包，烧行管，烧保险。

　　联想1+1LXH-GJ17L2(冠捷T782K)
　　 故障现象故障特点：开机亮一下马上暗屏。
　　 故障部位：短路高压板振荡芯片TL1451的pin15对地故障排除。

　　现代Q15N
　　 故障现象故障特点：开机5分钟左右暗屏。
　　 故障部位：高压板上的两个8脚复合型升压三极管其中一只性能不良。电压不一致。（其中一只5V左右，另一只3V左右）两只全部换掉。通病。

　　Acer AL1521（冠捷代工）
　　 故障现象故障特点：开机几分钟以后暗屏。
　　 故障部位：高压板降压电感L201轻微虚焊，不明显。通病。

　　联想LXH-P15L4(飞利浦代工)
　　 故障现象故障特点：开机暗屏。
　　 联想LXH-P15L4(飞利浦代工)
　　 故障现象故障特点：开机暗屏。
　　 故障部位：高压板背面的12V供电贴片保险F1烧断。

　　AOC D451（560K新板，MRT主芯片）
　　 故障现象故障特点：开机2秒暗屏。
　　 故障部位：双灯管其中一只灯管座的插针弯了，没有接触上灯管插头造成断路保护。

　　SONY19寸（LG代工LHS93K）
　　 故障现象故障特点：开机图像有轻微闪动，大约10秒左右暗屏，马上关机再开机亮一下马上暗屏。
　　 故障部位：此机更换了2013B驱动板，没有接亮度控制线，把高压板上的亮度控制脚对地短路就好了。

　　老款杂牌15寸
　　 故障现象故障特点：开机亮一下马上暗屏。此机原来是驱动板有问题，修好后装上屏蔽罩就造成了现在的故障。
　　 故障部位：装铁壳时把灯管线卡断了引起高压板保护。

　　大水牛15寸L1501(七喜HL1501A)
　　 故障现象故障特点：开机亮一下马上暗屏。降压电感没有虚焊。把振荡芯片TL494DE 16脚过流保护脚对地短路后开机长亮，烤机两小时亮度稳定，故障排除。
　　 故障部位：TL494的16脚对地过流保护滤波电解漏电。

　　HP1503（冠捷代工）
　　 故障现象故障特点：有时开机正常，不定时暗屏；有时开机就暗屏。
　　 故障部位：高压板降压电感L103虚焊，拆下来把引脚刮干净再焊上故障排除。通病。

　　清华同方15寸（源兴代工）
　　 故障现象故障特点：开机不亮，暗屏。
　　 故障部位：高压板振荡芯片OZ960D的5脚5V供电对地短路。

　　清华紫光17寸（用乐华2023L小板）
　　 故障现象故障特点：两台同样的机子都是暗屏。
　　 维修步骤：先修的一台首先就测出高压板保险烧断了！直接短路！通电电源指示灯一亮一灭反复闪动，屏幕也一亮一灭闪动，开关失灵。断电再查发现两路变压器其中的两只升压管击穿（型号C5707），更换后工作排除。还有另外一台是开机亮一下马上暗屏，是降压电感虚焊。

　　清华同方TFT1560PS(冠捷代工)
　　 故障现象故障特点：开机就暗屏。
　　 故障部位：高压板（和电源板一体）上的开关控制三极管Q201虚焊。

　　联想15寸液晶
　　 故障现象故障特点：开机就暗屏。
　　 故障部位：高压板（和电源板一体）上两只升压管击穿（型号C5706）用C5707代换OK
